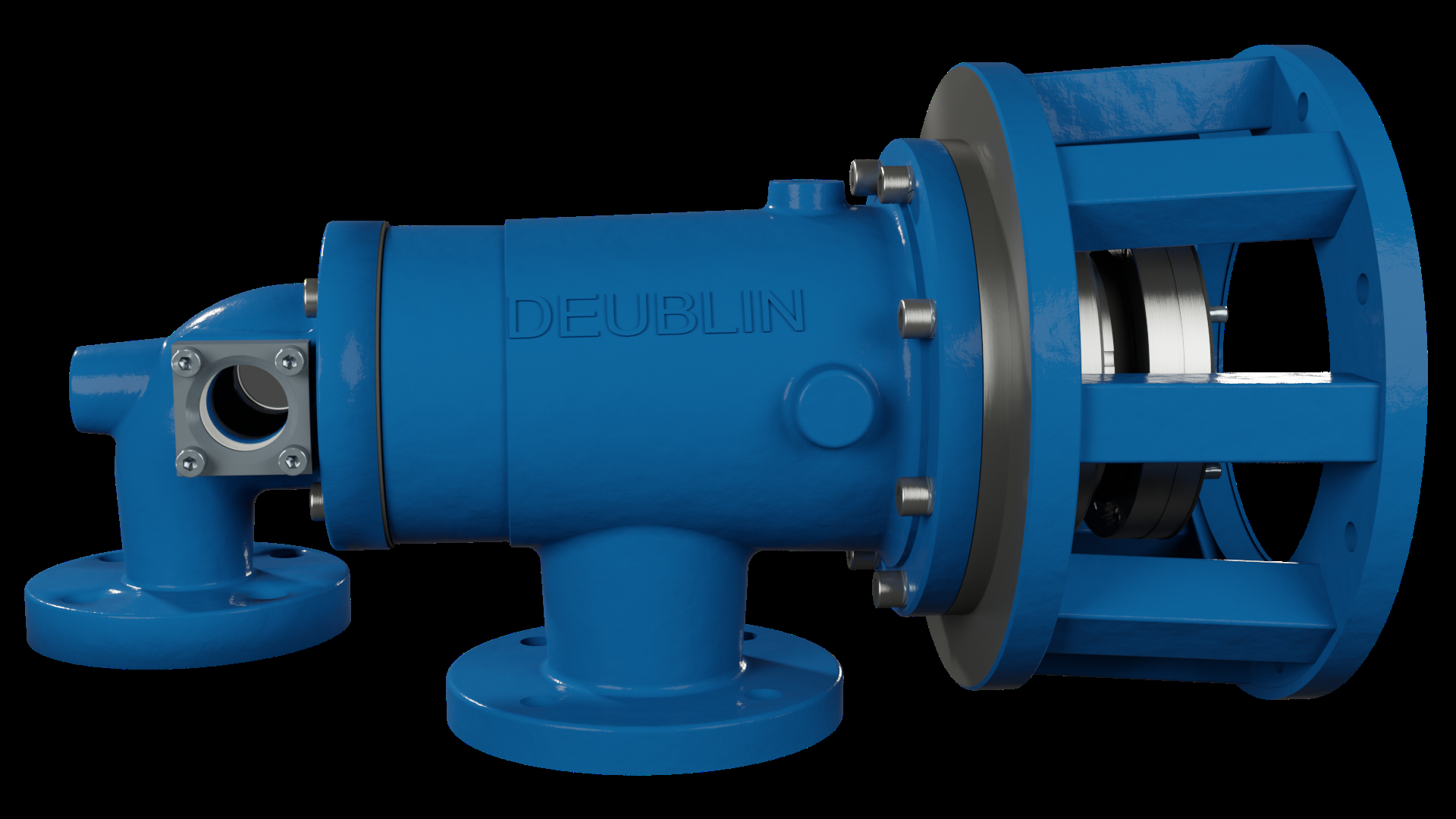

FSU系列纸机烘缸用蒸汽旋转接头

美国Deublin（杜博林）公司成立于1945年，是世界著名的工业旋接器制造商，产品广泛应用于造纸、化工、冶金、钢铁、印刷、包装、橡胶、机床、风力发电等行业，可以满足输送各种不同粘度、压力、温度的工业介质及设备转速的应用需求。杜博林公司已在德国、英国、意大利、中国和巴西建立了5座生产基地，向全球用户提供技术先进、品质一流的产品。

在造纸行业，杜博林可为纸机配套各种旋转接头，主要包括烘缸用蒸汽旋转接头、冷缸用三通道旋转接头、压榨辊及卷取辊用三通道冷却水接头、压光辊用热油接头等等。本文接下来主要介绍杜博林公司的明星产品FSU系列烘缸用蒸汽旋转接头及虹吸系统。

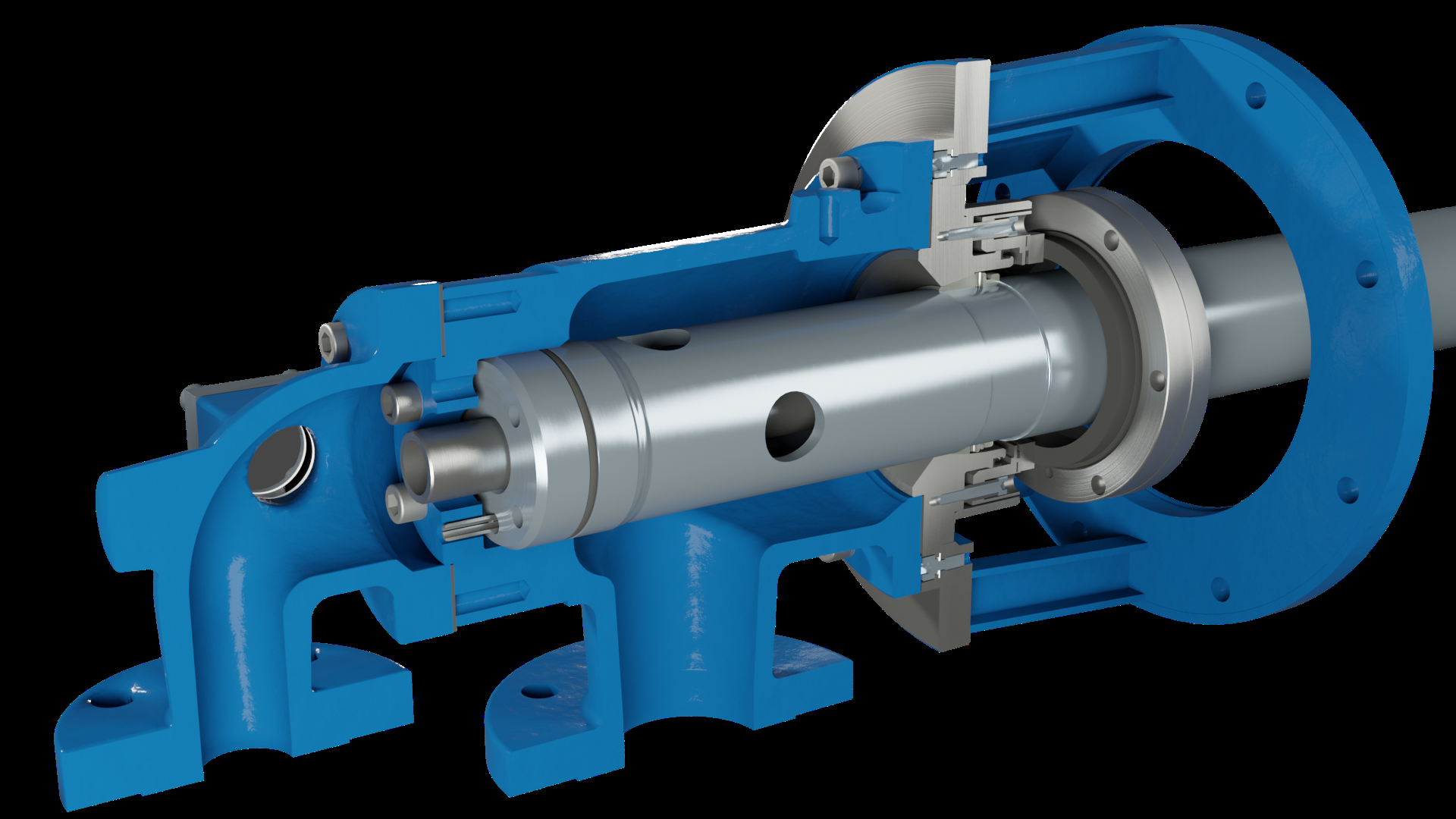

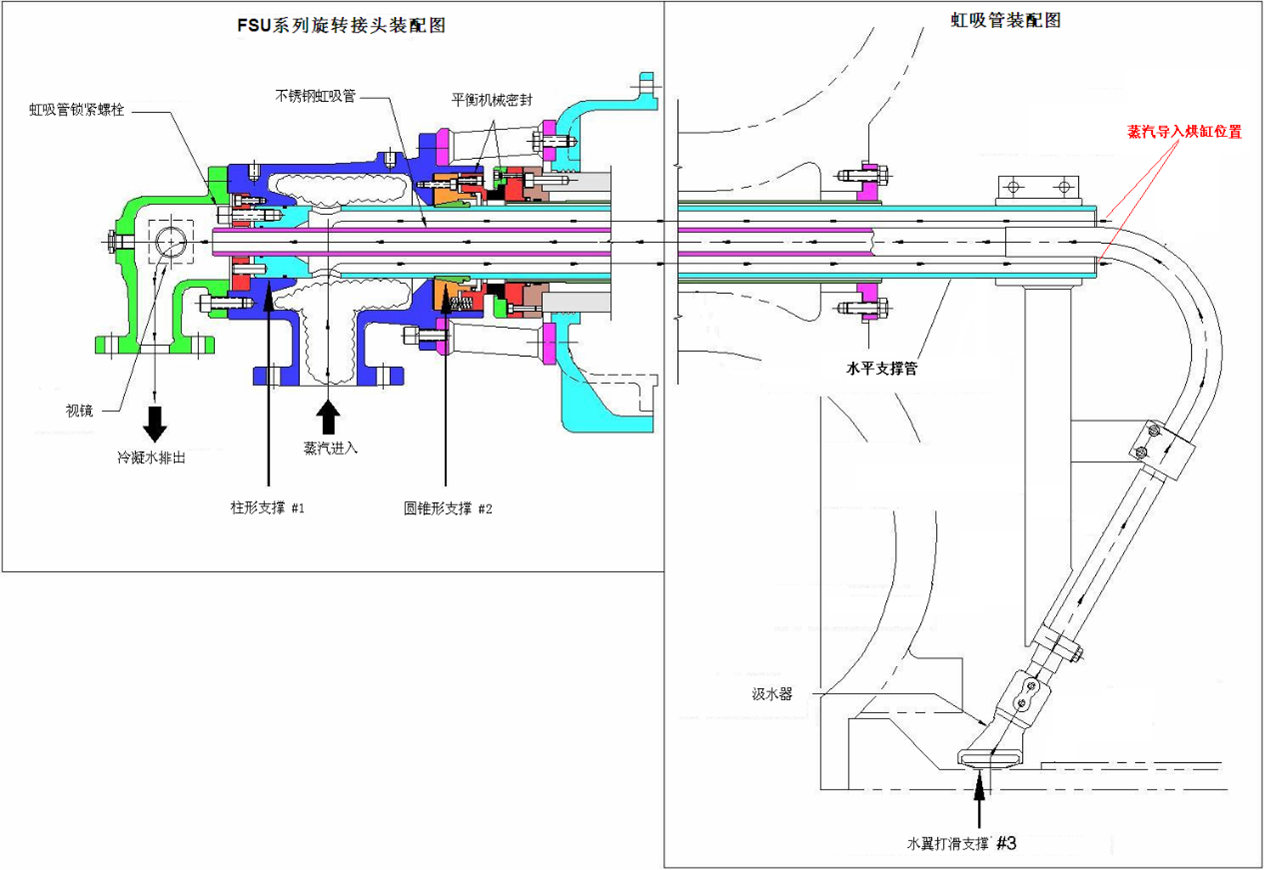

一、FSU系列旋转接头&虹吸器的组成结构

二、产品特点

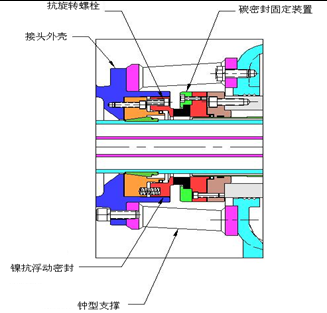

1、机械密封

Deublin FSU系列旋转接头为真正平衡式机械密封，与国内外其它品牌的产品相比较，有着明显的不同和优点：

♦密封压力不同：当未通入蒸汽时，和压力密封一样，靠弹簧产生的压力实现密封；但当通入蒸汽后，则是靠蒸汽自身的压力来实现密封；

♦ 密封面是平面，而非球面；

♦可以修正未对准/偏心的偏差；

♦具有石墨密封磨损指示和定环保护装置；

这样可以减小密封端面的轴向压力，降低摩擦损耗；减少运转中产生的热量；延长机械密封的使用寿命。

2、虹吸管

Deublin FSU系列旋转接头采用了双套管结构，即蒸汽经由水平支撑管和回水管之间的环形间隙通入烘缸，而不是直接穿过烘缸的轴颈通道，这样就避免了高温高压的过热蒸汽直接与机械密封接触，从而延长了机械密封的使用寿命，同时也降低了对轴承和润滑油的破坏作用。

另外，水平支撑管的两个支点间距较长，使得整个支撑非常牢固，虹吸管也因此获得可靠的固定，从而确保了在高车速下虹吸管吸嘴底端与烘缸内壁之间的间隙能够始终保持在2mm以内（未装扰流棒时），而不会与烘缸内壁产生碰擦。

虹吸管紧固、锁定装置可保证更换机械密封后，虹吸间隙无须再调整，从而节省了人工维护成本。

3、吸嘴

特殊的形状结构：
♦ 60°倾斜
♦ 吸水口宽大
♦ 加厚支撑
♦ 材料特殊

优点：
♦ 流阻小
♦ 虹吸间隙小（最小可达1.2mm）
♦ 借助水动力，所需排水压差更小
♦ 排水效果佳，汽耗低
♦ 间隙稳定，耐磨
♦ 免维修
♦ 使用寿命长（10年以上）

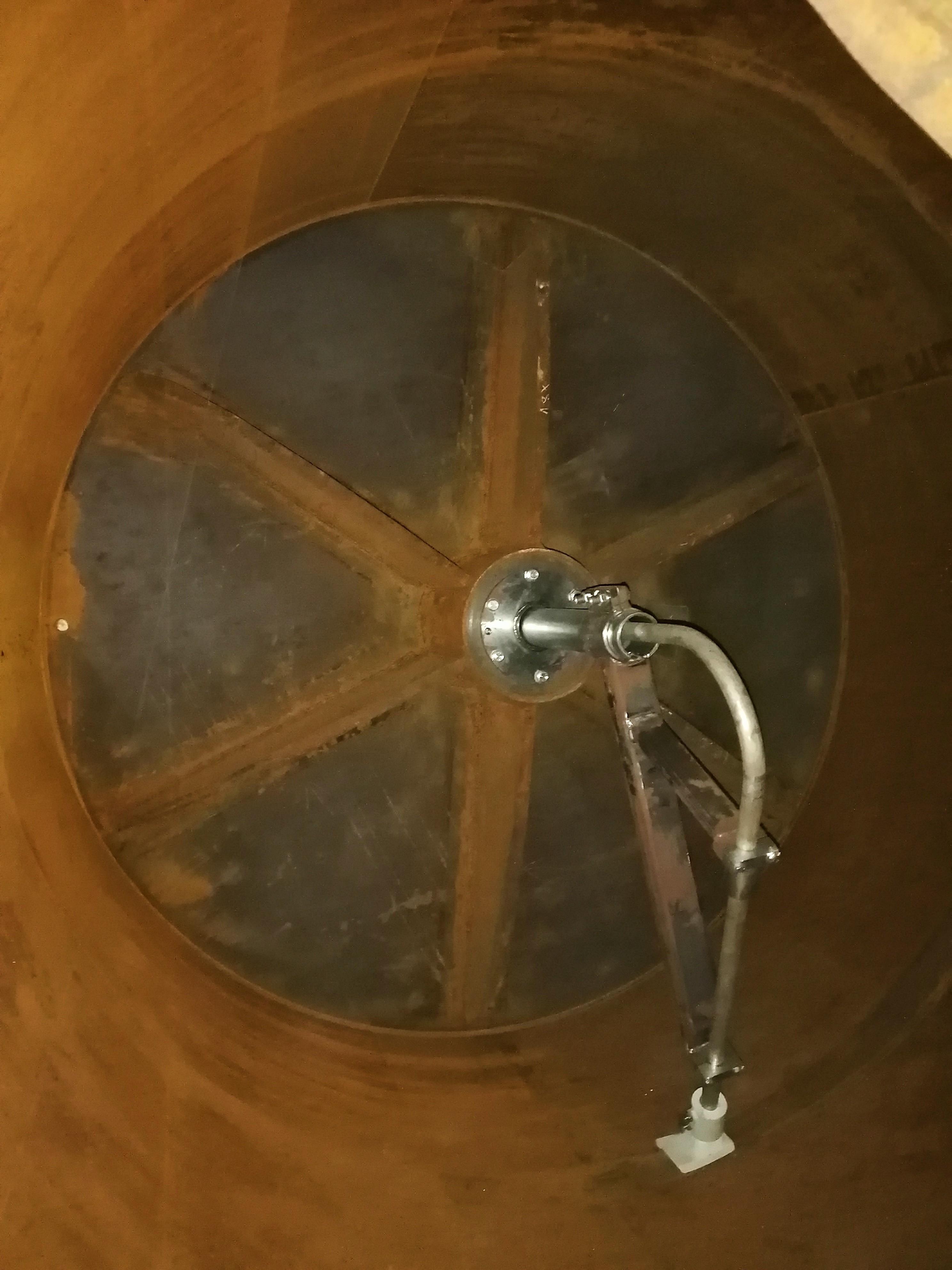

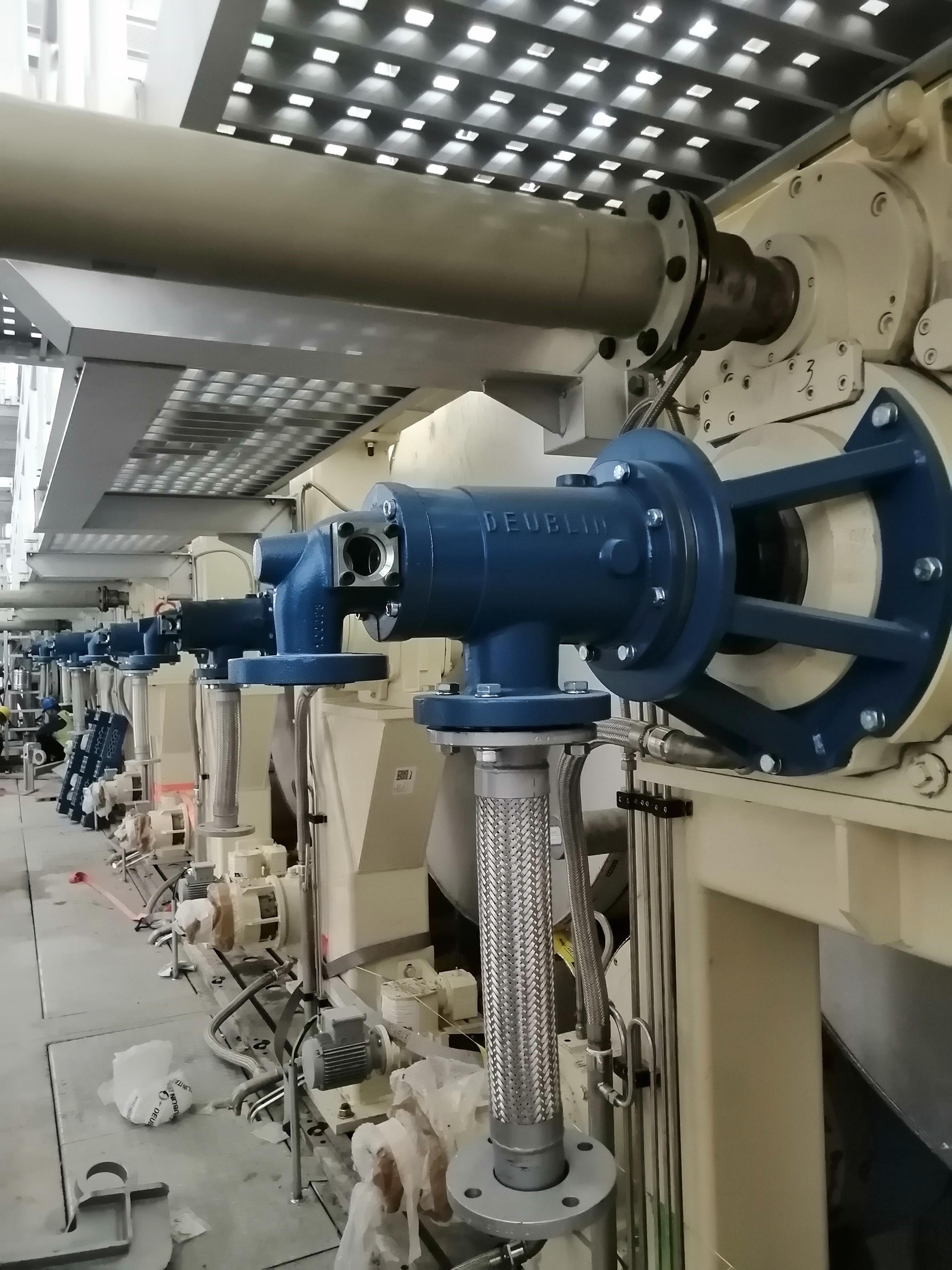

三、应用实例
